Scan 1006

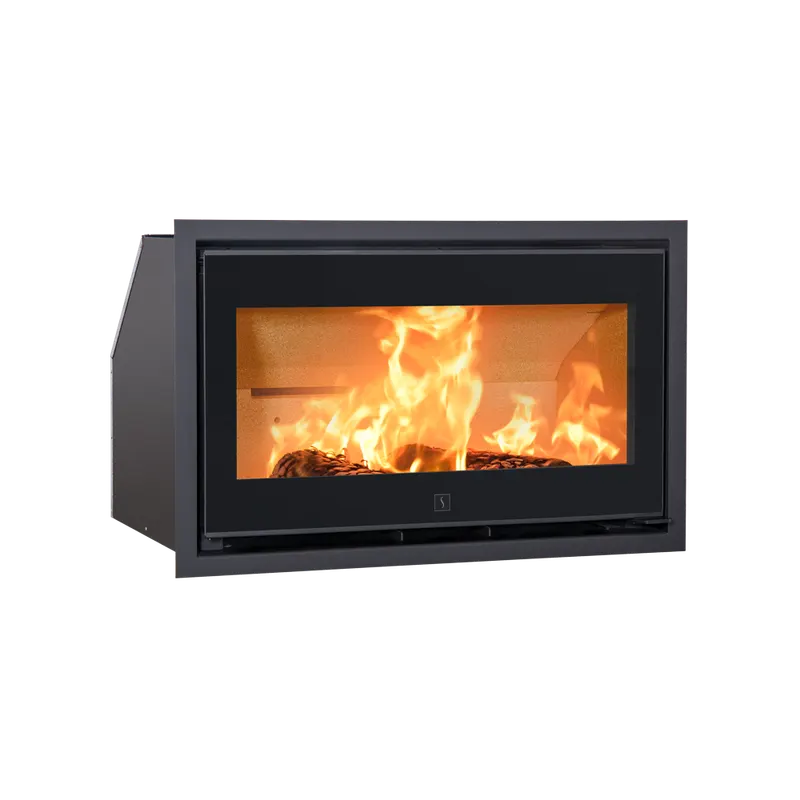

Scan 1006 er den lave, brede innsatsen i Scans 1000-serie. Den er 800 mm bred og 470 mm høy, med ett ekstra bredt frontglass i sort ramme. Den gir 7 kW med 77 % virkningsgrad og energiklasse A, tar ved på 50 cm og kan kobles til uteluft. Dagens utgave er 1006 CS, med brennkammer kledd med keramisk stein.

Forskjellen mot 1004 og 1005

• Scan 1004 har samme bredde, men er 100 mm høyere. Den gir mer effekt (8 kW), har høyere virkningsgrad (81 %) og tar ved på 65 cm.
• Scan 1005 har samme høyde, men er 650 mm bred. Den gir 6 kW med 82 %.
• Scan 1003 er 650 × 570 mm og gir 7,8 kW.

Alle fire har samme dybde (438 mm), samme røykstuss og glass bare i fronten. 1006 er den av de fire med lavest virkningsgrad, men gir det bredeste flammebildet blant de lave innsatsene.

I praksis

Innsatsen er i stålplate med Robax-glass og brennkammer i keramisk stein og chamotte. Stål varmes raskt opp, men holder ikke på varmen lenge etter at flammene har lagt seg. En del av varmen går ut som konveksjon gjennom kappen rundt brennkammeret, og Scan skriver at nyttevirkningen blir mindre uten konveksjonsrister.

Ved nominell effekt legger du inn ca. 1,7 kg ved om gangen, og forbruket er 2,2 kg i timen. Maks innfyring er 2,5 kg. Primærluften brukes ved opptenning, og sekundærluften styrer effekten og holder glasset rent.

Innsatsen veier 132 kg. Scan regner den som et lett ildsted som normalt ikke krever forsterket bjelkelag, men gulvet må tåle både innsatsen og omrammingen.

Montering

• Hva den passer i: en omramming eller vegg i ikke-brennbart materiale, en eksisterende peis eller en brennbar vegg beskyttet av brannmur (f.eks. 50 mm Jøtul Firewall eller 110 mm murstein). Åpningen må være minst 820 × 490 mm og 450 mm dyp. Den leveres i kassett med kantavdekning.
• Mot mur og i eksisterende peis: minst 50 mm mellom murverk og konveksjonskappe. Ved innbygging i en eksisterende peisåpning skal dekkplatene i topplaten ikke fjernes.
• I brennbar vegg: konveksjonsåpninger på minst 350 cm² inn og 500 cm² ut. Konveksjonsrister selges som tilbehør.
• Røykrør: Topp- eller bakuttak. Røykstussen er 144 mm innvendig og 148 mm utvendig. Scan anbefaler en skorstein på minst 4 meter med 125–150 mm diameter og 18–20 Pa trekk.
• Avstander: 1 010 mm til brennbart tak og 1 400/1 500 mm fra fronten til brennbart (uisolert/isolert røykrør).
• Uteluft: Ø100 mm bak eller i bunnen, maks 6 meter rør og tre bend.

Tette hus med balansert ventilasjon trenger normalt tilførsel av uteluft, se lukket forbrenning i nye boliger. Monteringsanvisningen og lokale krav gjelder. Flere råd om valg av innsats står i guiden om peisinnsatser.

Passer for – og passer mindre godt for

Passer for brede, lave åpninger, for eksempel i en ny peisvegg eller en eldre peis med bred åpning, og for deg som vil ha et langt flammebilde uten å gå opp i høyde.

Passer mindre godt for deg som legger vekt på høyest mulig virkningsgrad. 1004 og 1005 har høyere virkningsgrad. Den passer heller ikke hvis du vil se flammene fra siden.

Om Scan

Scan har laget ildsteder siden 1978 og er i dag en del av Jøtul Group. Se flere modeller på merkesiden for Scan.
