Scan 1004 Box

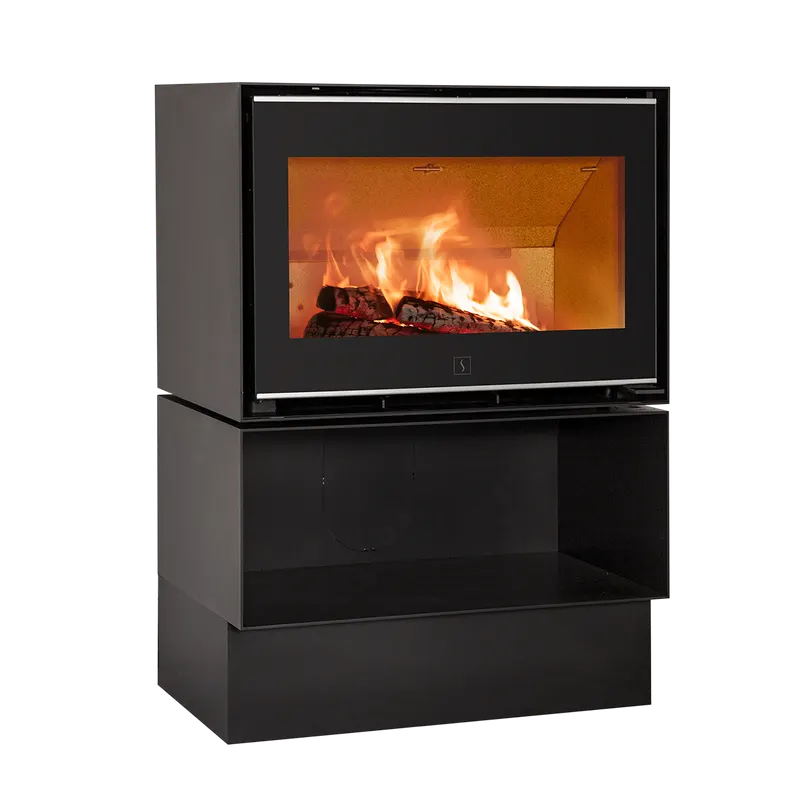

Scan 1004 Box er den brede ovnen i Scans Box-serie. Den har samme effekt, virkningsgrad og vedlengde som innbyggingsinnsatsen Scan 1004: 8 kW, 81 % virkningsgrad, energiklasse A+ og ved på opptil 65 cm. Forskjellen er at den står fritt, på benk eller sokkel, og kan bygges ut med moduler til oppbevaring. Du kan også henge den på veggen. Glasset gir panoramainnsyn til flammene, og brennkammeret har lyse chamottesteiner.

Forskjellen mot 1003 Box, 1007 Box og 1004-innsatsen

Box-serien består i dag av tre størrelser. Alle har samme høyde (572 mm) og er i stålplate:

• Scan 1003 Box: 649 mm bred, 7,5 kW, 79 %, ved på 50 cm, 149 kg ifølge produktsiden.
• Scan 1004 Box: 799 mm bred, 8 kW, 81 %, ved på 65 cm, ca. 177 kg ifølge monteringsanvisningen.
• Scan 1007 Box: 1 000 mm bred, 10,5 kW, 75 %, ved på 80 cm og større røykstuss (178 mm).

1004 Box har altså høyest virkningsgrad av de tre. Den er et naturlig valg hvis 1003 Box blir for smal og du vil ha et bredt, lavt flammebilde uten å gå opp til 1007 Box, som krever skorstein med minst 178 mm løp.

Vil du heller bygge ovnen inn i en vegg, er Scan 1004 innsatsutgaven med de samme hovedtallene, levert i kassett med kantavdekning.

I praksis

Ovnen er i stålplate, med Robax-glass og brennkammer kledd med keramisk stein og chamotte. Stål gir raskt varme etter opptenning, men holder ikke lenge på den når ilden er slukket. Varmen kommer først og fremst som stråling gjennom det store glasset.

Ved nominell effekt legger du inn ca. 2 kg ved om gangen, og forbruket er 2,4 kg i timen. Legg ikke inn mer enn 3 kg per innfyring. Forbrenningen trenger 21,7 m³ luft i timen. Med 8 kW passer ovnen best i en stue av en viss størrelse eller i et åpent rom, og mindre godt i et lite, godt isolert rom.

Om vekten: Monteringsanvisningen oppgir ca. 177 kg for selve ovnen, mens Jøtuls produktside oppgir 201 kg. I tillegg kommer modulene: en stor modul veier ca. 41 kg og en liten ca. 20 kg. Scan regner sortimentet som lette ildsteder som normalt ikke krever forsterket bjelkelag, men med sokkel og flere moduler bør du sjekke gulvet.

Moduler, benk og vegg

Det modulbaserte oppsettet er hovedpoenget med Box-serien. Som tilbehør finnes stor modul, stor sokkel, store og små sidemoduler med egne sokler, store og små veggbeslag, en skjuler for friskluftstussen og gulvplater i glass eller stål. Ifølge monteringsanvisningen skal soklene justeres før modulene settes på, og modulen med friskluftsuttak monteres før ovnen.

Vil du lagre ved i modulene, skal magnetene som følger med brukes som avstandsstykker mellom modulene. Den vegghengte løsningen krever en ikke-brennbar vegg uten brennbare deler i eller bak veggen. Skorsteinen over må være selvbærende og ikke hvile på ovnen, og det skal være minst 6 mm fra startdelen til flensen på røykstussen.

Montering

• Røykrør: Topp- eller bakuttak. Ovnen leveres med topputtak og kan vendes. Røykstussen er 144 mm innvendig og 148 mm utvendig. Scan anbefaler en skorstein på minst 4,5 meter med 125–150 mm diameter og 18–20 Pa trekk.
• Avstand til brennbart: 150 mm bak med uisolert røykrør (50 mm med isolert), 500 mm til siden (400 mm med isolert røykrør) og 50 mm til siden ved hjørnemontering. Det skal være 750 mm til brennbart tak og 1 400 mm foran.
• Gulv: På brennbart gulv skal underkanten av døra være minst 490 mm over gulvet, og gulvet foran ovnen skal beskyttes etter nasjonale og lokale regler. Se guiden om gulvplate.
• Uteluft: Ø100 mm bak eller i bunnen, maks 6 meter rør og tre bend. Uten ekstern luft må dekselet bak fjernes, og ovnen må stå minst 50 mm fra veggen.

Tette hus med balansert ventilasjon trenger normalt tilførsel av uteluft til ovnen. Monteringsanvisningen og lokale krav gjelder, og installasjonen skal meldes til kommunen. Vil du vite mer om hva du bør se etter i en frittstående ovn, se guiden om vedovner.

Passer for – og passer mindre godt for

Passer for deg som vil ha et bredt og lavt flammebilde i en moderne stue, og som liker tanken på å bygge opp ovnen med benk og oppbevaring etter eget ønske. Den passer også hvis du har ved på 60–65 cm, eller vil henge ovnen på en ikke-brennbar vegg. Hjørnemontering med 50 mm sideavstand gjør den enkel å plassere.

Passer mindre godt for små rom, eller for deg som vil ha lang ettervarme. Stålovnen lagrer lite varme. Ønsker du glass på sidene eller en høy ovn, er andre Scan-modeller bedre egnet.

Om Scan

Scan har laget ildsteder siden 1978 og er i dag en del av Jøtul Group. Se hele sortimentet på merkesiden for Scan.
