Scan 5004 FRL

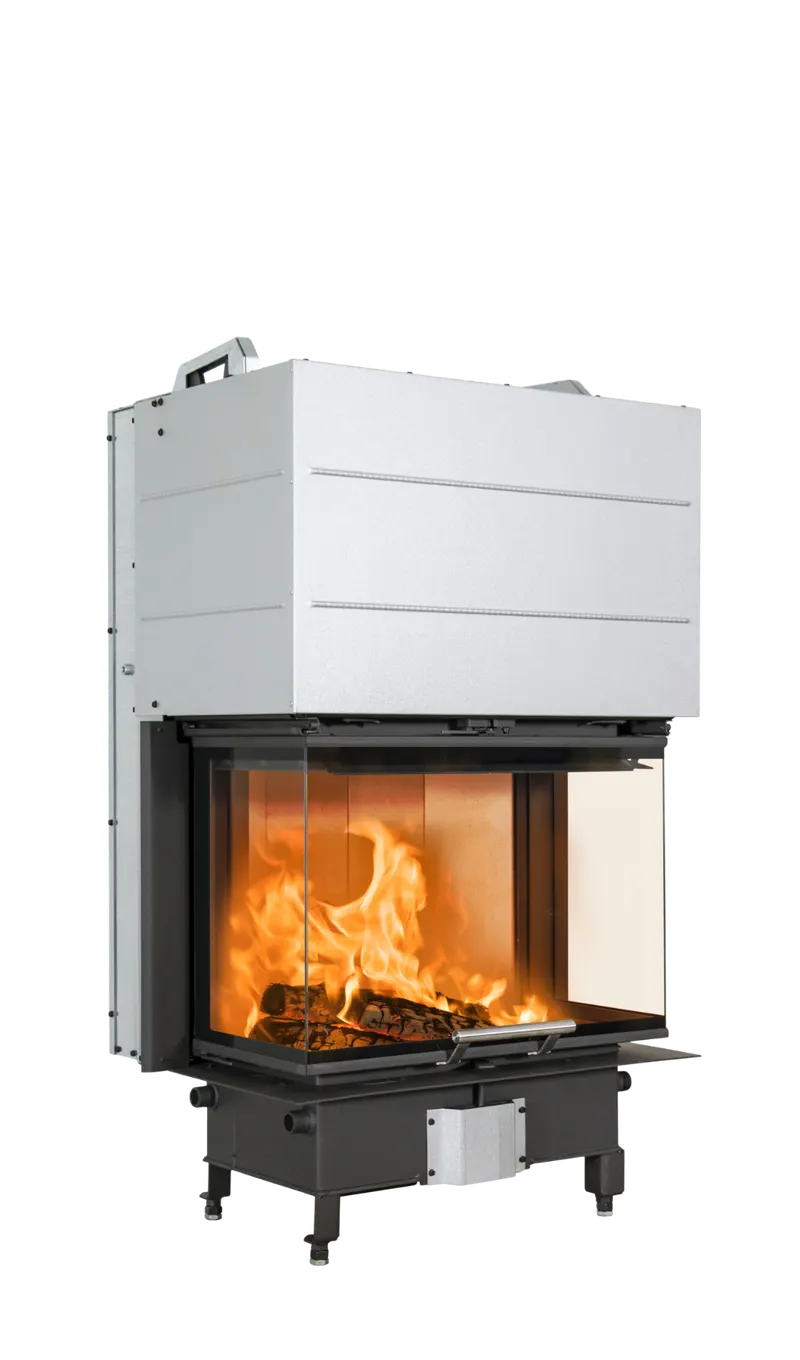

Scan 5004 FRL er en stor innbyggingsinnsats med glass foran og på begge sider. Du ser flammene fra tre retninger, og døra er en hevedør med soft-close. Den gir 7,8 kW med 82 % virkningsgrad og energiklasse A+, tar ved på 40 cm og kan kobles til uteluft. Brennkammeret har lyse brennplater.

Glassflatene og hva den passer i

For at sideglassene skal synes, må innsatsen bygges inn med åpne sider, for eksempel i en peisvegg som står ut i rommet. Innsatsen bygges inn i en omramming du lager selv, i en ikke-brennbar konstruksjon eller i en eksisterende peis, med minst 50 mm mellom murverk og konveksjonskappe. Scan har også en ferdig løsning: Scan 5004-S FRL er en komplett, frittstående peis med samme tekniske data og ferdig omramming i kalsiumsilikatplater.

Som tilbehør finnes to rammer (bøyd 90 grader, for topp/bak eller topp/bak/bunn), varmeskjold/konveksjonskappe, konveksjonsrister, justerbare ben på 190 mm, friskluftsboks, håndteringssett for løft og varmeakkumulerende stein.

Forskjellen mot 5005 FRL

Scan 5005 FRL har også glass på tre sider og hevedør, men er smal og dyp (656 mm bred, 958 mm dyp) i stedet for bred (5004 FRL er 807 mm bred og 567 mm dyp). 5005 FRL gir 10 kW, tar ved på 50 cm og veier ca. 280 kg. 5004 FRL passer derfor bedre der du vil ha et bredere frontglass og mindre dybde, og 5005 FRL der innsatsen skal fungere som romdeler.

I praksis

Innsatsen er i stålplate, med Robax-glass og chamotte i brennkammeret. Stål gir raskt varme, men lagrer lite. Med tilbehøret varmeakkumulerende stein (ca. 70 kg) forlenges tiden innsatsen avgir varme etter fyring. Steinene kan ikke brukes sammen med varmeskjold/konveksjonskappe.

Ved nominell effekt legger du inn ca. 1,9 kg ved om gangen, og forbruket er 2,2 kg i timen. Maks innfyring er 3,25 kg, og vedlengden er maks 40 cm. Døra leveres uten selvlukking, med en kontravekt som gjør vekten nøytral. Vil du at den skal lukke seg selv, kan en vektskive på kontravekten fjernes.

Med varmeskjold veier innsatsen ca. 218 kg. Scan regner sortimentet som lette ildsteder, men med omramming blir totalvekten stor, og gulvet bør sjekkes.

Montering

• Røykrør: Topp- eller bakuttak. Røykstussen er 175 mm innvendig og 200 mm utvendig. Skorsteinen må ha minst 190 mm innvendig diameter og være merket T400 G. Scan anbefaler minst 5 meter og 18–20 Pa trekk. Innsatsen kan ikke kobles til felles røykløp.
• Brennbar vegg: Innsatsen må ikke bygges inn i brennbart materiale uten brannmur og varmeskjold. De to fremste dekkplatene fjernes ved innbygging i brannmur. Konveksjonsåpningene må være minst 500 cm² inn og 750 cm² ut. Se også guiden om brannmur.
• Avstander (isolert røykrør): 150 mm bak, 800 mm fra front til sider, 75 mm fra innsatsens side, 300/400 mm til tak og 800 mm foran.
• Uteluft: Stussen er 132 mm innvendig og 149 mm utvendig og sitter bak. Røret skal være minst Ø150 mm, maks 6 meter og ha maks ett bend. Tar du luft fra en elementskorstein med luftkanal, må det frie arealet være minst 180 cm².

Tette hus med balansert ventilasjon trenger normalt tilførsel av uteluft til ildstedet. Monteringsanvisningen og lokale krav gjelder. Mer om valg av innsats står i guiden om peisinnsatser.

Passer for – og passer mindre godt for

Passer for deg som vil ha en innsats der flammene ses fra flere steder i rommet, for eksempel i en frittstående peisvegg eller et åpent kjøkken- og stueområde.

Passer mindre godt for eksisterende piper under 190 mm, trange rom (det kreves 800 mm fri avstand foran) og deg som har ved på 50 cm. Vil du bygge minst mulig selv, er 5004-S FRL med ferdig omramming enklere.

Om Scan

Scan har laget ildsteder siden 1978 og er i dag en del av Jøtul Group. Se flere modeller på merkesiden for Scan.
