Scan 5004-S FRL

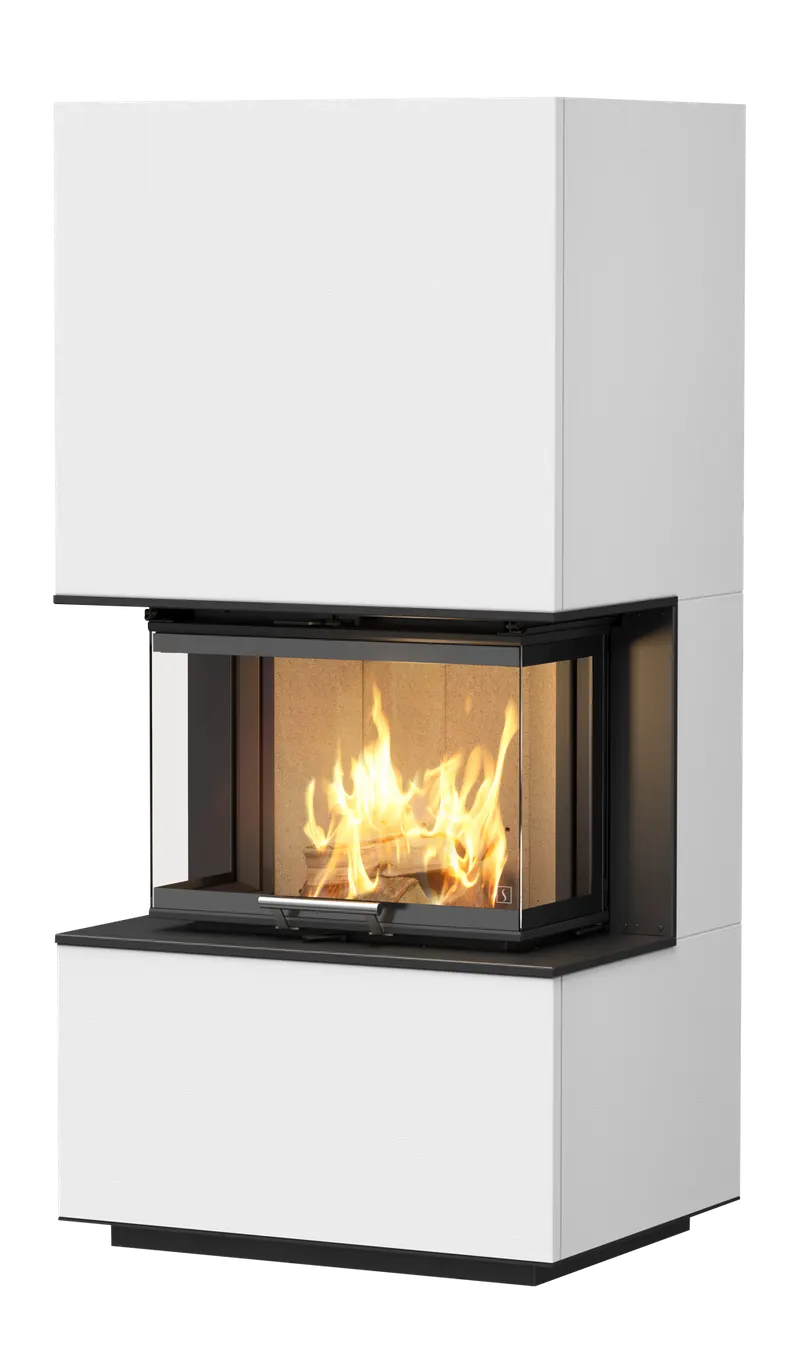

Scan 5004-S FRL er en komplett, frittstående peis bygd rundt innsatsen Scan 5004 FRL. Den har glass foran og på begge sider og en hevedør med soft-close. Omrammingen leveres som et ferdig sett av kalsiumsilikatplater, og platene kan males rett etter montering. Peisen gir 7,8 kW med 82 % virkningsgrad og energiklasse A+. Den er i dag den eneste ferdige peisen fra Scan i Jøtuls norske sortiment.

Forskjellen mot 5004 FRL og 5005 FRL

5004-S FRL og innsatsen 5004 FRL har samme tekniske data i monteringsanvisningene og samme reservedelstegning. Forskjellen er at 5004-S FRL leveres med alt du trenger til omrammingen: plater, stålbase, ramme, varmeskjold/konveksjonskappe, lim, grunning og beslag. Med innsatsen alene må du bygge omrammingen selv eller få en montør til å gjøre det.

Scan 5005 FRL har også glass på tre sider, men er en smal og dyp innsats på 10 kW som ikke finnes som ferdigpeis. Den er beregnet på innbygging, for eksempel som romdeler.

I praksis

Innsatsen er i stålplate, med enkelte deler i støpejern og Robax-glass. Stål gir raskt varme, men lagrer lite. Hele peisen veier ca. 317 kg med varmeskjold. Scan regner sortimentet som lette ildsteder som normalt ikke krever forsterket bjelkelag, men sjekk bæreevnen.

Jøtuls produktside oppgir et effektområde på 3–10 kW. Ved nominell effekt legger du inn ca. 1,9 kg ved om gangen, og forbruket er 2,2 kg i timen. Maks innfyring er 3,25 kg. Monteringsanvisningen oppgir maks vedlengde 400 mm, mens produktsiden sier 45 cm – regn med 40 cm.

Døra leveres uten selvlukking, med kontravekt som gjør vekten nøytral. Ønsker du selvlukkende dør, fjernes en vektskive på kontravekten.

Montering

• Omramming: Platene limes sammen med Lamello-beslag. Monteringsanvisningen understreker at alle kontaktflater skal tørkes og primes før limet legges på i et tynt lag. Husk å skjære ut hull for topputtak, bakuttak eller friskluft før innsatsen settes i omrammingen.
• Røykrør: Topp- eller bakuttak. Røykstussen er 175 mm innvendig og 200 mm utvendig. Skorsteinen må ha minst 190 mm innvendig diameter og være merket T400 G. Scan anbefaler minst 5 meter. Peisen kan ikke kobles til felles røykløp.
• Avstander (isolert røykrør): 0 mm bak, 400 mm til tak og 800 mm fra glasset foran og til sidene.
• Konveksjon: minst 500 cm² inn og 760 cm² ut. Luftinntakene må ikke dekkes til.
• Gulv: Scan har formede gulvplater i klart eller røykfarget glass som tilbehør.
• Uteluft: Luften tas inn gjennom basen. Stussen er 132/149 mm, og røret skal være minst Ø150 mm, maks 6 meter og ha maks ett bend.

Tette hus med balansert ventilasjon trenger normalt tilførsel av uteluft, se lukket forbrenning i nye boliger. Monteringsanvisningen og lokale krav gjelder. Se også guiden om peisinnsatser og peiser.

Passer for – og passer mindre godt for

Passer for deg som vil ha en moderne peis med innsyn fra tre sider uten å mure, og som vil velge farge og overflate selv. 0 mm avstand bak gjør den lett å plassere mot en brennbar vegg.

Passer mindre godt for eksisterende piper under 190 mm og rom der det er vanskelig å holde 800 mm fri avstand foran og til sidene. Den er heller ikke en varmelagrende peis.

Om Scan

Scan har laget ildsteder siden 1978 og er i dag en del av Jøtul Group. Se flere modeller på merkesiden for Scan.
