Jøtul I 520 F

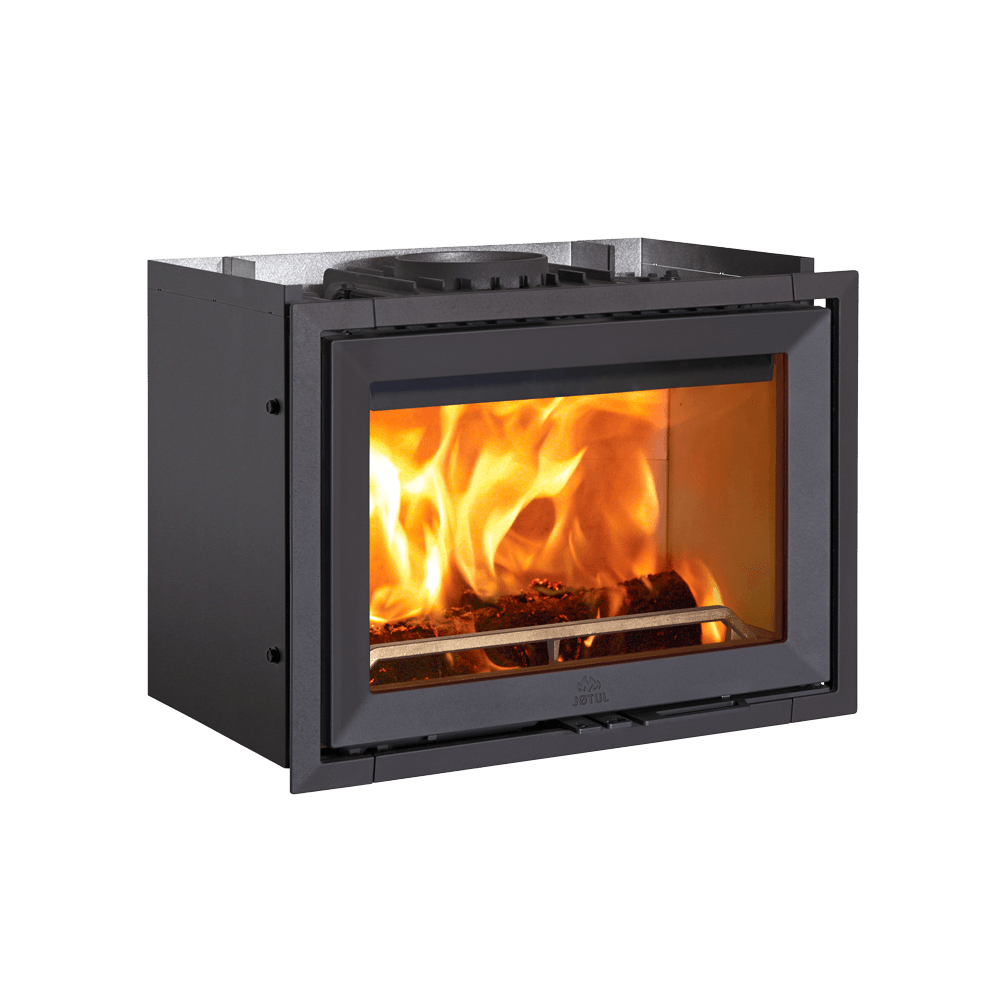

Jøtul I 520 F er utgaven av I 520 med glass bare i fronten. Innsatsen er i støpejern og gir 7,5 kW med 77 % virkningsgrad. Den er 670 mm bred over frontrammen, 499 mm høy og 431 mm dyp, veier 141 kg og tar ved på opptil 50 cm. Jøtul oppgir at I 520 kan bygges inn i ferdige omramminger, i selvmurte peiser og i eksisterende åpne ildsteder.

Variantene i I 520-serien

I 520 finnes i fire utførelser med samme brennkammer, effekt og vekt. Bokstavene viser hvor glasset sitter, sett forfra: F har bare frontglass, FL og FR har i tillegg glass på venstre eller høyre side, og FRL har glass på begge sider. F skiller seg ut på tre måter:

• Bredden: Frontrammen er 670 mm, mot 632 mm på FL og FR og 594 mm på FRL. Selve kroppen bak rammen er 634 mm bred.
• Plasseringen: Uten sideglass viser Jøtuls målskisser F både mot rett vegg, inne i et hjørne og diagonalt i hjørnet.
• Konveksjonstopp: Bare F kan få en konveksjonstopp som tilleggsutstyr. Den er laget for montering i en eksisterende omramming med lav åpning.

Trenger du mer effekt, er I 620 F den større utgaven med 9 kW og ved på opptil 60 cm. Vil du ha omrammingen ferdig fra fabrikk, er FS 520 F en komplett peis som er tilpasset I 520-innsatsen.

I praksis

Jøtul oppgir at I 520 kan varme opp til 143 m². Hva du faktisk får, avhenger av isolasjon, planløsning og hvor godt varmen slipper ut av omrammingen.

Manualen anbefaler kløyvd ved på 30–50 cm. Ved nominell effekt legger du inn 2–3 kubber på rundt 0,7 kg, til sammen 1,5–2 kg, omtrent hvert 50. minutt. Det gir et forbruk på rundt 2,3 kg ved i timen. Veden skal ikke ligge høyere enn de øverste lufthullene i bakplaten, og ikke inntil glasset.

Brennkammeret har lyse, emaljerte brennplater, glasset har belegg og luftspyling, og en kubbestopper holder veden på plass. Døra har smekklås og leveres hengslet på venstre side. Med et tilleggssett kan den gjøres høyrehengslet, og det bør gjøres før innsatsen bygges inn.

Montering

Omrammingen må være av ubrennbart materiale, og veggene innenfor må dekkes av brannmur eller isolasjon, for eksempel 50 mm Jøtul brannmursplate. En murt brannmur skal være minst 100 mm tykk. Mot brannmur viser målskissen 100 mm bak og 50 mm til siden. Står innsatsen i en åpen omramming, skal det være minst 362 mm til vegg på sider uten glass.

Omrammingen trenger minst 500 cm² luftåpning nede og 750 cm² oppe, og overkant av varmluftsåpningen må være minst 400 mm under brennbart tak. Settes innsatsen i en eksisterende grue, må grua oppfylle de samme kravene til avstander og luftåpninger.

Røykrøret er 150 mm og kan kobles i toppen eller bak. Jøtul anbefaler minst 4 m skorstein, og innsatsen tåler 120 kg skorsteinslast. Under innsatsen skal hele gulvflaten innenfor omrammingen dekkes av en ubrennbar plate, og foran ileggsåpningen trengs minst 300 mm. Møbler må stå minst 1000 mm foran.

Friskluftstussen sitter bak og kan flyttes til undersiden. Jøtuls uteluftsett passer for slange på Ø 100 eller Ø 80 mm og monteres før omrammingen bygges. Tette hus med balansert ventilasjon trenger normalt tilført uteluft.

Forbehold: Tallene er hentet fra Jøtuls ytelseserklæring fra 2025, manualen og målskissen for I 520. Monteringsanvisningen og lokale krav gjelder.

Passer for – og passer mindre godt for

Passer for deg som vil gjøre en åpen grue om til et lukket ildsted, eller som bygger ny omramming mot vegg eller i hjørne og sitter mest rett foran peisen. Les mer i guiden om peisinnsats.

Passer mindre godt for rom der flammene skal ses fra siden, eller der du vil fyre med kubber over 50 cm. Er varmebehovet stort, gir I 620 F mer effekt.

Om Jøtul

Jøtul er en norsk støpejernsprodusent med røtter tilbake til 1853 og produksjon på Kråkerøy i Fredrikstad.
