Jøtul I 520 FR

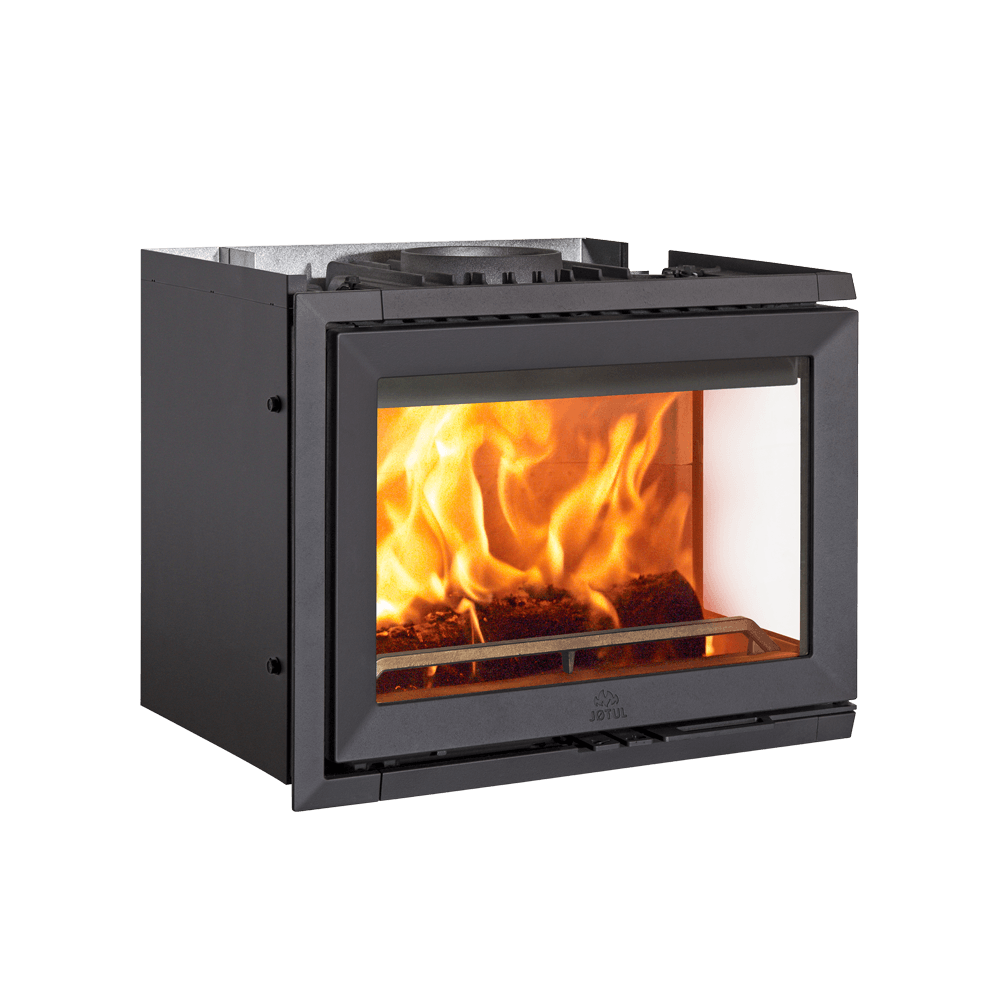

Jøtul I 520 FR har glass i fronten og på høyre side når du står foran den. Den er speilbildet av FL og passer der rommet åpner seg til høyre for peisen. Innsatsen gir 7,5 kW med 77 % virkningsgrad, veier 141 kg og tar ved på opptil 50 cm. Over rammen er den 632 mm bred, 499 mm høy og 431 mm dyp.

Forskjellen mot FL, FRL og I 620 FR

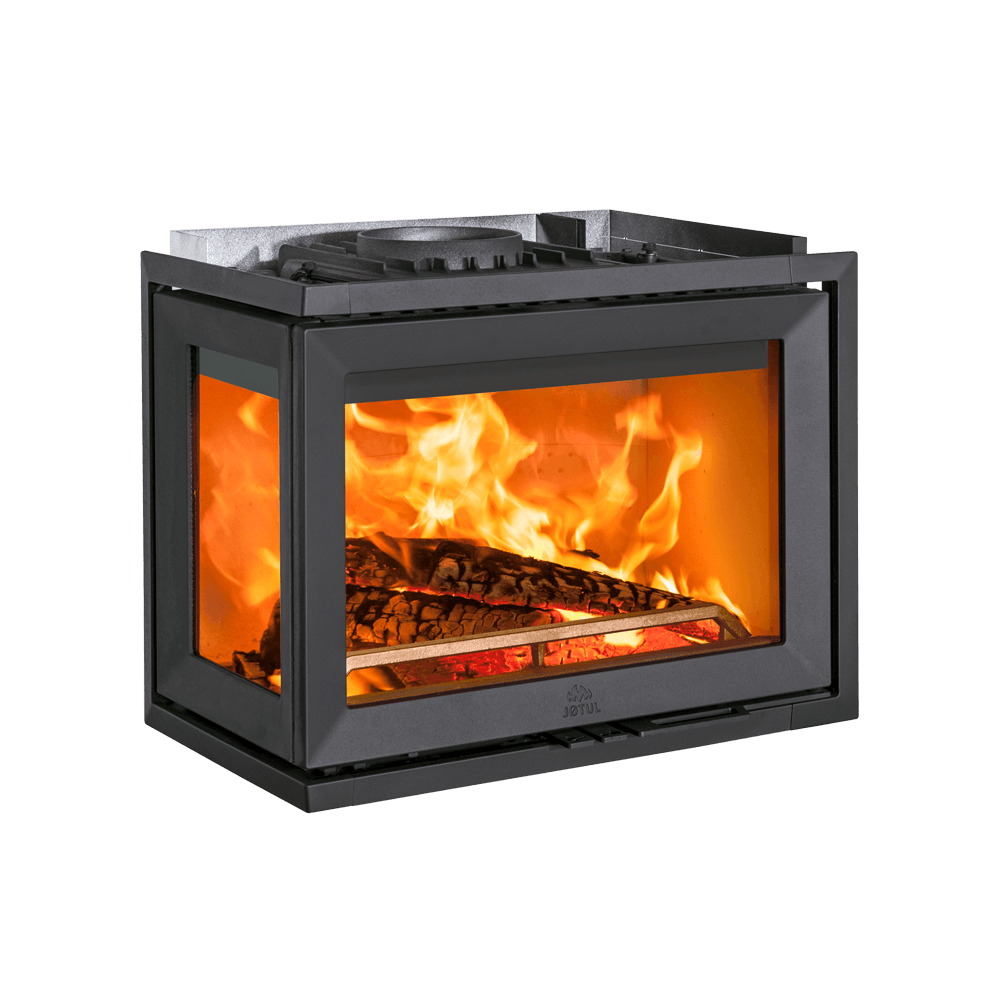

I 520 FL er lik i alt unntatt siden glasset sitter på. Begge er 632 mm brede over rammen og 605 mm over selve kroppen. I 520 FRL har glass på begge sider og er smalere, 594 mm, men Jøtul viser den bare mot rett vegg, ikke i hjørne. F-utgaven har bare frontglass og er bredest, 670 mm.

I 620 FR er samme glassløsning i større format: 9 kW, ved opptil 60 cm, 762 mm bredde og 162 kg. Høyden er den samme, 499 mm.

I praksis

Jøtul oppgir at I 520 kan varme opp til 143 m². Brennkammeret tar kubber på opptil 50 cm, og manualen anbefaler kløyvd ved på 30–50 cm med 6–10 cm diameter. Ved nominell effekt holder det med 2–3 kubber, rundt 1,5–2 kg, omtrent hvert 50. minutt, og forbruket ligger rundt 2,3 kg i timen.

Nominell effekt nås med luftventilen 40–70 % åpen og opptenningsventilen 0–50 % åpen. Glassene har belegg og luftspyling, men legg ikke veden inntil dem, da soter de lettere.

Brennplater, hvelv og pakninger er slitedeler som ikke dekkes av garantien. Jøtul oppgir at reservedeler finnes i minst 10 år, og regner med en levetid på 20 år for innsatsen. De utvendige støpejernsdelene har 5 års garanti, som utvides til 25 år hvis du registrerer innsatsen hos Jøtul innen tre måneder etter kjøpet.

Montering

FR kan stå i et hjørne med den lukkede venstresiden inn mot brannmuren. Målskissen viser da 50 mm til brannmuren på siden og 100 mm bak. Står den i en åpen omramming mot rett vegg, må det være minst 700 mm fra sideglasset til nærmeste vegg og minst 362 mm på venstre side.

Omrammingen bygges i ubrennbart materiale med minst 500 cm² fri luftåpning i sokkelen og 750 cm² i toppen. Overkant av varmluftsåpningen skal være minst 400 mm under brennbart tak. Mures kappen helt opp til et brennbart tak, trengs en ekstra himling over varmekammeret, for eksempel 100 mm steinull på stålplate, og en luftespalte mot taket.

Røykrøret er 150 mm og kan gå i toppen eller bak. Jøtul anbefaler skorstein på minst 4 m med Ø 125–150 mm, og peiskonstruksjonen skal ikke hvile på skorsteinen.

Brennbart gulv under innsatsen dekkes med en ubrennbar plate, for eksempel stålplate på minst 0,9 mm, over hele flaten innenfor omrammingen. Foran ileggsåpningen må platen gå minst 300 mm ut, og møbler skal stå minst 1000 mm unna.

Friskluftstussen er 80/100 mm og sitter bak, men kan flyttes til undersiden. Tette hus med balansert ventilasjon trenger normalt tilført uteluft.

Forbehold: Tallene er fra Jøtuls ytelseserklæring fra 2025, manualen, målskissen og FDV-dokumentasjonen for I 520. Monteringsanvisningen og lokale krav gjelder.

Passer for – og passer mindre godt for

Passer for stuer der sofaen eller spiseplassen ligger til høyre for peisen, og hjørner der venstre side kan stå mot veggen. Les mer i guiden om peisinnsats.

Passer mindre godt for deg som mest sitter rett foran peisen. Da gir F-utgaven samme varme uten kravet om 700 mm fri plass ved sideglasset. Vil du se flammene fra begge sider, må du velge FRL.

Om Jøtul

Jøtul er en norsk støpejernsprodusent med røtter tilbake til 1853 og produksjon på Kråkerøy i Fredrikstad.
