Nordpeis Q-24UL IR

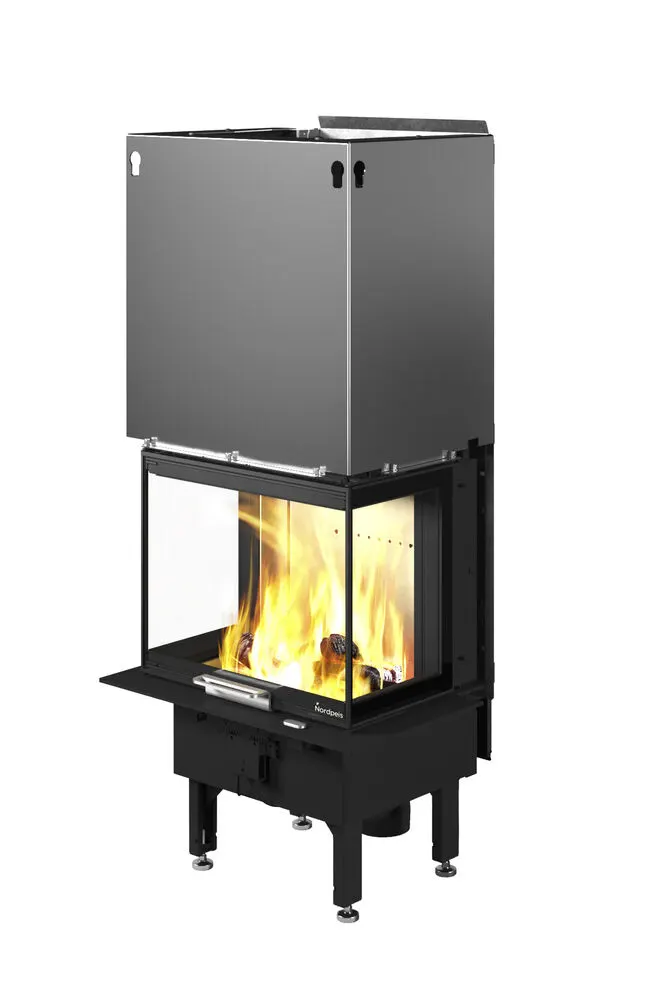

Nordpeis Q-24UL IR er en mellomstor innsats med heve-/senkedør og glass på tre sider. Døra skyves opp i stedet for å åpnes til siden, og sideglassene er av typen Supermax IR. Innsatsen sitter i elementpeisen Capri og selges også separat for egen omramming.

Hvor den brukes, og forskjellen mot søsknene

I Nordpeis’ egne omramminger sitter Q-24UL IR i Capri, som er 604 mm bred og finnes i høydene 1790 og 2380 mm. Selve innsatsen måler 1321–1341 × 598 × 486 mm og veier 140 kg. Høyden justeres med beina.

EU-registeret EPREL oppgir 6 kW, 81 % virkningsgrad og energiklasse A+. Q-serien har to større innsatser med samme dørløsning og sideglass:

• Q-34UL IR har også glass på tre sider, men er større og sitter i Monaco.
• Q-34AL IR er en vinkelinnsats med glass mot høyre eller venstre og tar ved på 50 cm.

I praksis

Nordpeis oppgir et oppvarmingsareal på 70–150 m². Ved nominell effekt regner manualen med ca. 2,1 kg ved per ilegg og nytt ilegg omtrent hvert 44. minutt. Maks vedlengde er 33 cm, og ved opptenning brukes ca. 1,8 kg finkløyvd ved.

Nordpeis skriver at Supermax IR-sideglassene gir renere glass, lavere overflatetemperatur og mindre avstandskrav, og at glasset luftspyles. Brennkammeret er kledd med Thermotte-plater. Innsatsen er av stål med varmebestandig lakk og skal fyres med lukket dør. Vil du ha ettervarme, veier PowerStone-settet for Q-24UL 61 kg.

Heve-/senkedøra går på wirer og trinsehjul med motvekt. Før innbygging skal du løsne transportsikringen på motvekten og kontrollere at wirene ligger i sporene. Trinsehjulene er smurt med høytemperaturfett fra fabrikk, og manualen viser hvordan døra gjøres selvlukkende.

Monteringsanvisningen har en merknad om at Q-24UL i Norge bare er godkjent for bruk i større lokaler med stort energibehov. Avklar hva det betyr for ditt prosjekt før du bestiller.

Montering

• Røykrør: 150 mm, topp eller bak. Røykrøret skal utenpå stussen. Anbefalt trekk er over 12 Pa.
• Luftkanaler: 300 cm² innluft under og 300 cm² utluft over innsatsen, og minst 550 mm fra utluftskanalen til tak.
• Gulv: Står innsatsen på brennbart gulv, må hele gulvet inne i omrammingen dekkes med minst 0,7 mm stålplate. Foran kreves 30 cm gulvplate.
• Omramming: Omrammingen må ha ca. 3 mm klaring til innsatsen, siden den utvider seg ved fyring. Tørrstable omrammingen før du lager hull i pipen.
• Uteluft: Friskluftssett er tilbehør. Tette hus med balansert ventilasjon trenger normalt tilførsel av uteluft. Monteringsanvisningen og lokale krav gjelder.

Les mer i guiden til peisinnsatser.

Passer for – og passer mindre godt for

Passer for deg som vil ha løftedør og flammer fra tre sider i en mellomstor peis, og som bygger en omramming mot rett vegg.

Passer mindre godt for deg som har ved på 40 eller 50 cm, eller som skal ha peisen i et lite rom. Da bør du se på merknaden om norsk godkjenning og vurdere en annen innsats.

Om Nordpeis

Nordpeis startet med ferdigstøpte betongelementer til peis i 1984 og selger innsatsene sine også separat, se alle Nordpeis-modellene.
