Scan 5103 FL/FR

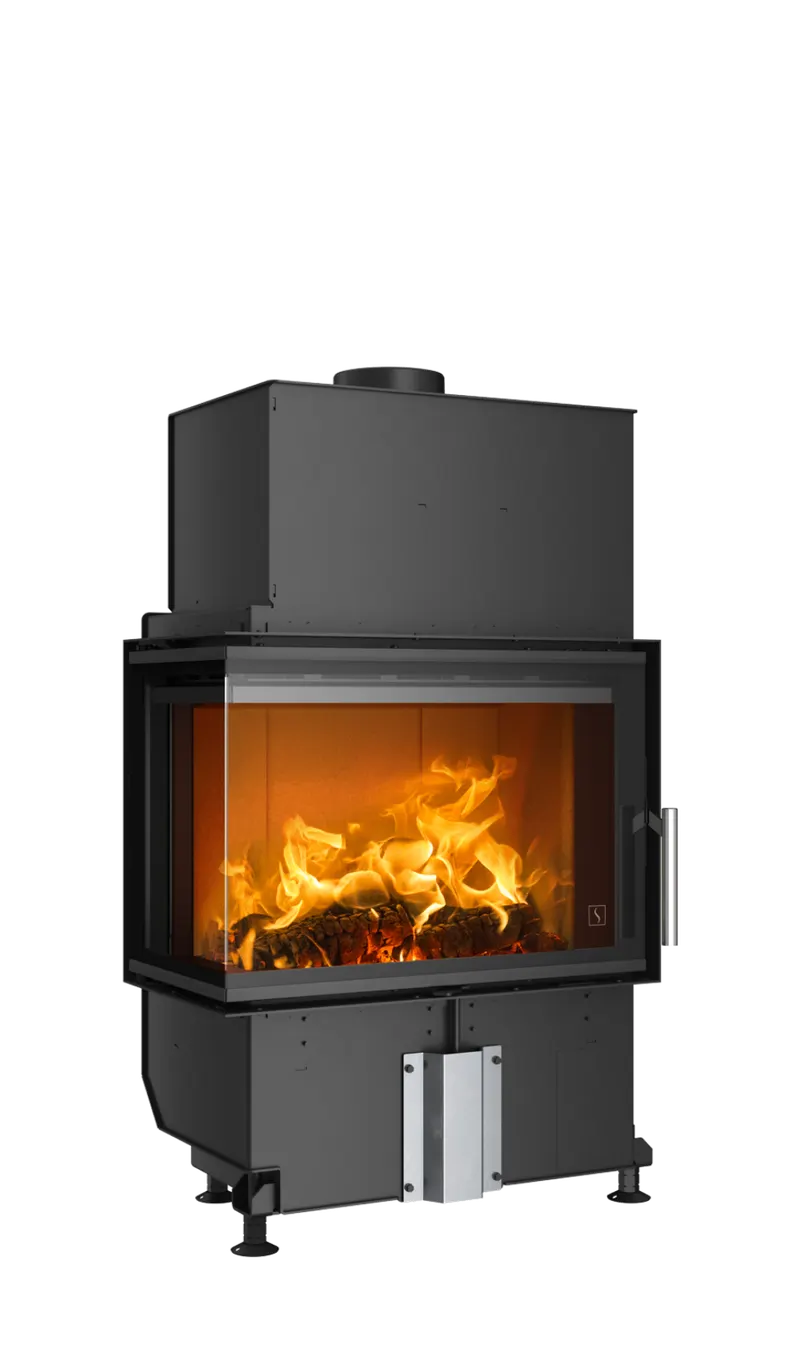

Scan 5103 er en hjørneinnsats med horisontalt flammebilde. Den har glass foran og på én side, og finnes som FL (sideglass til venstre) og FR (sideglass til høyre). Den gir 6,8 kW med 81 % virkningsgrad og energiklasse A+, tar ved på 45 cm og kan kobles til uteluft. Den har bare dokumentasjon etter den nye standarden EN 16510, og målskissene er datert 2025.

Glassflatene og hva den passer i

Med glass på front og én side er 5103 laget for peiser der det ene hjørnet står åpent mot rommet. Det kan være en hjørnepeis, en peisvegg som slutter midt i rommet, eller en omramming som står ut fra veggen. FL og FR er speilvendte og har ellers samme data.

Innsatsen kan bygges inn i en ikke-brennbar konstruksjon eller en eksisterende peis (minst 50 mm mellom mur og konveksjonskappe), eller i en brennbar vegg beskyttet av brannmur og med varmeskjold. Som tilbehør finnes varmeskjold/konveksjonskappe, rammer, konveksjonsrister, justerbare ben på 100 og 190 mm, friskluftsboks til bunn, avtakbart håndtak og varmeakkumulerende stein. Skal omrammingen ligge plant med døra, kan det være nødvendig å skjære ut plass til boksen på fronten, avhengig av materialtykkelsen.

Forskjellen mot 5107 og 5004 FRL

• Scan 5107 har samme høyde (1 033 mm) og dybde (419 mm), men er 100 mm bredere og har en tosidig, vinklet glassdør. Den gir 9,1 kW med 80 % og tar ved på 50 cm.
• Scan 5004 FRL har glass på tre sider, gir 7,8 kW og krever skorstein med minst 190 mm løp.

5103 er den minste og letteste av Scans innsatser med glass på flere sider, og den passer en vanlig skorstein på 125–150 mm.

I praksis

Innsatsen er i stålplate, med deler i støpejern, chamotte i brennkammeret og Robax-glass. Brennplatene er lyse. Stål gir raskt varme, men lagrer lite. Med de varmeakkumulerende steinene (ca. 70 kg) holder innsatsen på varmen lenger etter fyring.

Ved nominell effekt legger du inn ca. 2,0 kg ved om gangen, og forbruket er 2,0 kg i timen. Maks innfyring er 2,6 kg. Ved dellast gir den 4,7 kW med 78 % virkningsgrad, så den kan fyres ganske moderat.

Om vekten: Monteringsanvisningen oppgir ca. 133 kg med varmeskjold, mens produktsiden oppgir 120 kg.

Montering

• Røykrør: Topp- eller bakuttak. Røykstussen er 132 mm innvendig og 149 mm utvendig. Scan anbefaler en skorstein på minst 5 meter med 125–150 mm diameter og 18–20 Pa trekk. Felles røykløp er mulig hvis skorsteinen er dimensjonert for det.
• Brennbar vegg: Brannmur og varmeskjold er påkrevd, og konveksjonsåpningene må være minst 500 cm² inn og 750 cm² ut. Se guiden om brannmur.
• Avstander (isolert røykrør): 200 mm bak, 270 mm fra front til sider, 125 mm fra innsatsens side, 500/430 mm til tak, 1 000 mm foran og 100 mm under bunnen.
• Uteluft: Stussen er 132/150 mm og sitter bak. Røret skal være minst Ø150 mm, maks 6 meter og ha maks ett bend.

Tette hus med balansert ventilasjon trenger normalt tilførsel av uteluft til ildstedet. Monteringsanvisningen og lokale krav gjelder. Se også guiden om peisinnsatser.

Passer for – og passer mindre godt for

Passer for hjørneløsninger og peisvegger med ett åpent hjørne, og for mellomstore rom og nyere hus der 6,8 kW er nok. Den passer også eksisterende skorsteiner på 125–150 mm.

Passer mindre godt for deg som vil se flammene fra begge sider eller bruke innsatsen som romdeler. Da er 5004 FRL eller 5005 FRL bedre. Den passer heller ikke hvis du har ved på 50 cm.

Om Scan

Scan har laget ildsteder siden 1978 og er i dag en del av Jøtul Group. Se flere modeller på merkesiden for Scan.
