Scan 5107 FL/FR

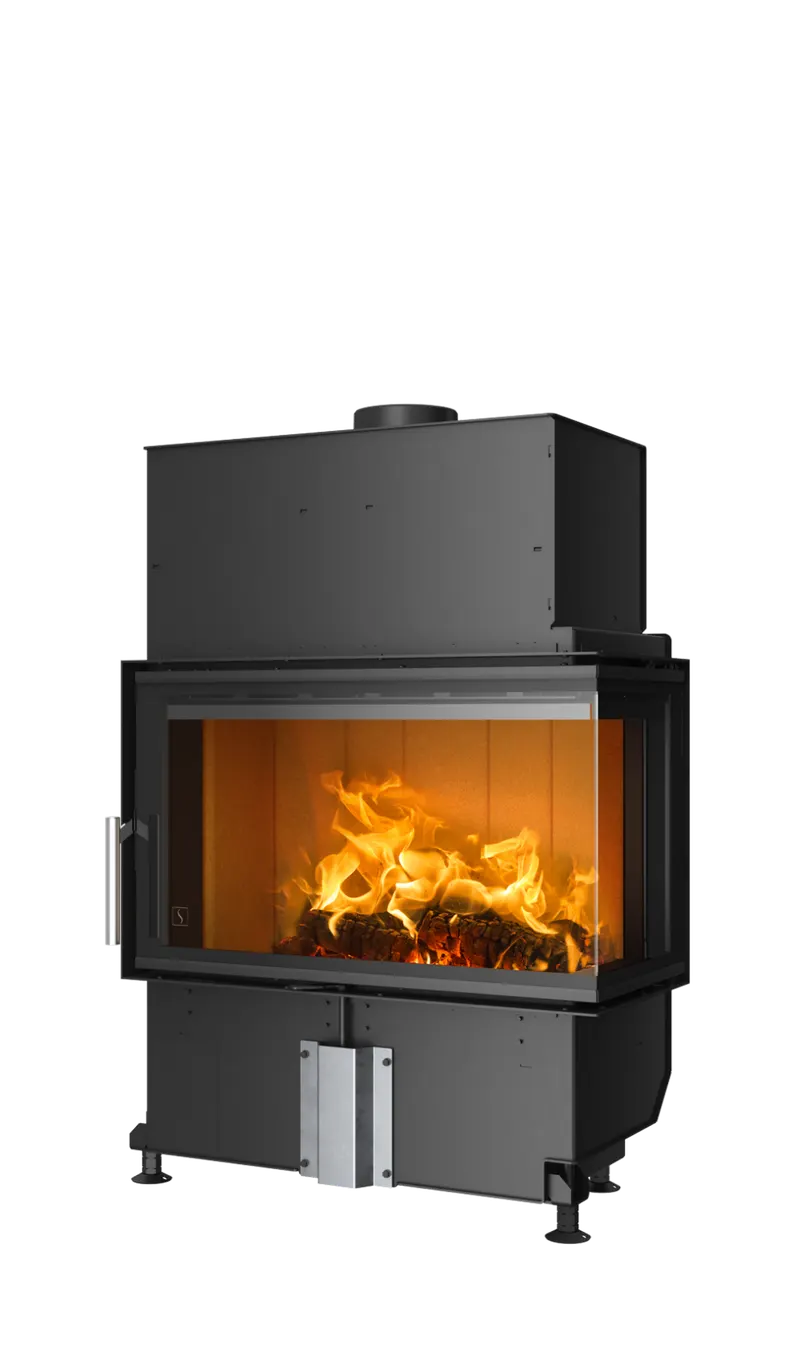

Scan 5107 er en innsats med en tosidig, vinklet glassdør som går rundt hjørnet på brennkammeret. Det gir innsyn fra front og én side. Den finnes i to speilvendte utgaver, FL og FR, som Scan beskriver som venstre- og høyrehengslet, og Scan skriver at innsatsen kan installeres midt i rommet eller i et hjørne. Den gir 9,1 kW med 80 % virkningsgrad og energiklasse A, tar ved på 50 cm og kan få varmelagrende stein i toppkammeret.

Glassflatene og hva den passer i

Glasset sitter i selve døra og er vinklet rundt hjørnet, med sort ramme rundt. Scan sammenligner opplevelsen med å sitte ved en åpen peis. Innsatsen passer i en peis der ett hjørne er åpent: en hjørnepeis, enden av en peisvegg eller en omramming midt i rommet.

Den kan bygges inn i en ikke-brennbar konstruksjon eller eksisterende peis (minst 50 mm mellom mur og konveksjonskappe), eller i en brennbar vegg beskyttet av brannmur og med varmeskjold. Som tilbehør finnes varmeskjold/konveksjonskappe, rammer, konveksjonsrister, justerbare ben på 100 og 190 mm, friskluftsboks til bunn, avtakbart håndtak og varmeakkumulerende stein. Skal omrammingen ligge plant med døra, kan det bli nødvendig å skjære ut plass til boksen på fronten.

Forskjellen mot 5103 og 5005 FRL

• Scan 5103 har samme høyde og dybde, men er 100 mm smalere. Den har også glass foran og på én side og beskrives som en hjørneinnsats med horisontalt flammebilde. Den gir 6,8 kW med 81 % og tar ved på 45 cm.

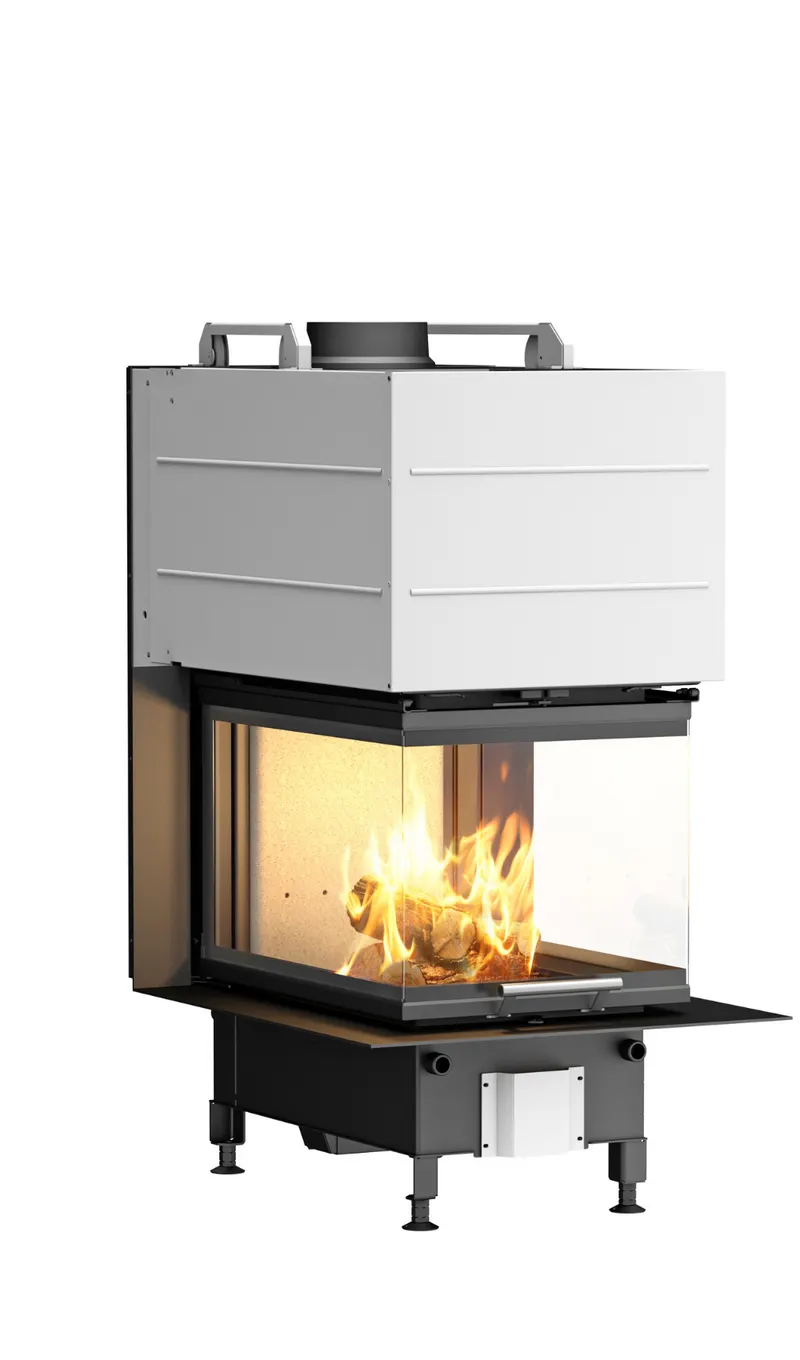

• Scan 5005 FRL har glass på tre sider og er laget som romdeler. Den gir 10 kW, veier ca. 280 kg og krever skorstein med minst 190 mm løp.

5107 er dermed et mellomalternativ: mer effekt og lengre ved enn 5103, men lettere og enklere å koble til en vanlig skorstein enn 5000-innsatsene med glass på tre sider.

I praksis

Innsatsen er i stålplate, med deler i støpejern, chamotte i brennkammeret og Robax-glass. Luften reguleres med én hendel. Stål gir raskt varme, men lagrer lite. Med tilbehøret varmelagrende stein (ca. 70 kg) i toppkammeret oppgir Scan opptil 12 timer ekstra varme etter siste innlegging.

Ved nominell effekt legger du inn ca. 2,2 kg ved om gangen, og forbruket er 2,7 kg i timen. Maks innfyring er 3,5 kg. Ved dellast gir den 5,6 kW med 82 % virkningsgrad. Innsatsen veier ca. 149 kg med varmeskjold, og steinene kommer i tillegg.

Montering

• Røykrør: Topputtak. Røykstussen er 132 mm innvendig og 149 mm utvendig. Scan anbefaler en skorstein på minst 5 meter med 125–150 mm diameter og 18–20 Pa trekk. Felles røykløp er mulig hvis skorsteinen er dimensjonert for det.
• Brennbar vegg: Brannmur og varmeskjold er påkrevd, og konveksjonsåpningene må være minst 500 cm² inn og 750 cm² ut.
• Avstander (isolert røykrør): 200 mm bak, 270 mm fra front til sider, 125 mm fra innsatsens side, 500/430 mm til tak, 1 000 mm foran og 100 mm under bunnen.
• Uteluft: Stussen er 132/150 mm og sitter bak. Røret skal være minst Ø150 mm, maks 6 meter og ha maks ett bend.

Tette hus med balansert ventilasjon trenger normalt tilførsel av uteluft, se lukket forbrenning i nye boliger. Monteringsanvisningen og lokale krav gjelder. Se også guiden om peisinnsatser.

Passer for – og passer mindre godt for

Passer for hjørneløsninger og frittstående peisvegger der du vil ha en åpen følelse og innsyn fra siden, og for deg som vil ha mulighet for ettervarme med stein.

Passer mindre godt for deg som vil ha innsyn fra begge sider eller en ren romdeler. Da er 5005 FRL bedre. Energiklassen er A, mens 5103 og 5000-innsatsene med glass på tre sider er A+.

Om Scan

Scan har laget ildsteder siden 1978 og er i dag en del av Jøtul Group. Se flere modeller på merkesiden for Scan.
